CZ型直联式离心泵的结构介绍

结构说明

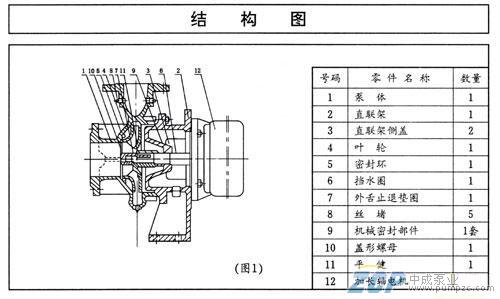

离心泵的主要零件有：泵体1；直联架2：叶轮4：机械密封部件9：Y系列加轴伸电机12等，(见图1CZ型泵结构图)。

本型离心泵泵盖与泵体铸成一体，叶轮直接装在电机轴上，并用叶轮螺母10加外舌止退垫圈7固紧。

水泵采用机械密封，为了防止因机械密封损坏导致液体流入电机内，电机轴装有挡水圈5。

泵体出水口一般朝上，也可以朝侧，这时只要将泵体与直联架螺栓松开，调转泵体即可。

CZ型离心泵不带底座。用户可以根据直联架的地脚孔位置改置水泥墩或钢架支承座，使用时泵体下方应有支承，且吸水管路路件重量应有另支承，不能压在水泵上。
